O QL40-SGR-2G é uma ferramenta de perfilagem espectral gama de nova geração para poços . Esta nova sonda de perfilagem consiste em um conjunto mecânico, eletrônica e módulo gama completamente redesenhados e reforçados. Ela também implementa os mais recentes avanços em telemetria para aprimorar o desempenho da ferramenta em longas linhas de transmissão com um ou múltiplos condutores.
A sonda QL40-SGR-2G mede a contagem total de raios gama em API, bem como o espectro completo de energia da radiação gama emitida naturalmente pelas formações atravessadas por um furo de sondagem. Uma Análise de Espectro Completo (AEC) é realizada nos espectros de energia registrados. A AEC permite obter, em tempo real, a concentração dos três principais radioisótopos: 40K, 238U e 212Th , fornecendo, assim, informações sobre a composição mineral das formações. O perfil espectral de raios gama é amplamente utilizado nas indústrias de mineração e ambiental para a identificação de litologia, correlação entre furos de sondagem e análises de teor de argila.
A ferramenta de perfilagem espectral gama QL40-SGR-2G inclui uma plataforma modular que pode ser equipada com um cristal de cintilação de BGO (óxido de bismuto e germânio) ou com um cristal de cintilação de CeBr3 (brometo de cério) .
O cristal BGO caracteriza-se por uma eficiência de cintilação muito alta, boa resolução energética e alta resistência mecânica. Isso torna a ferramenta ideal para uma ampla gama de aplicações.

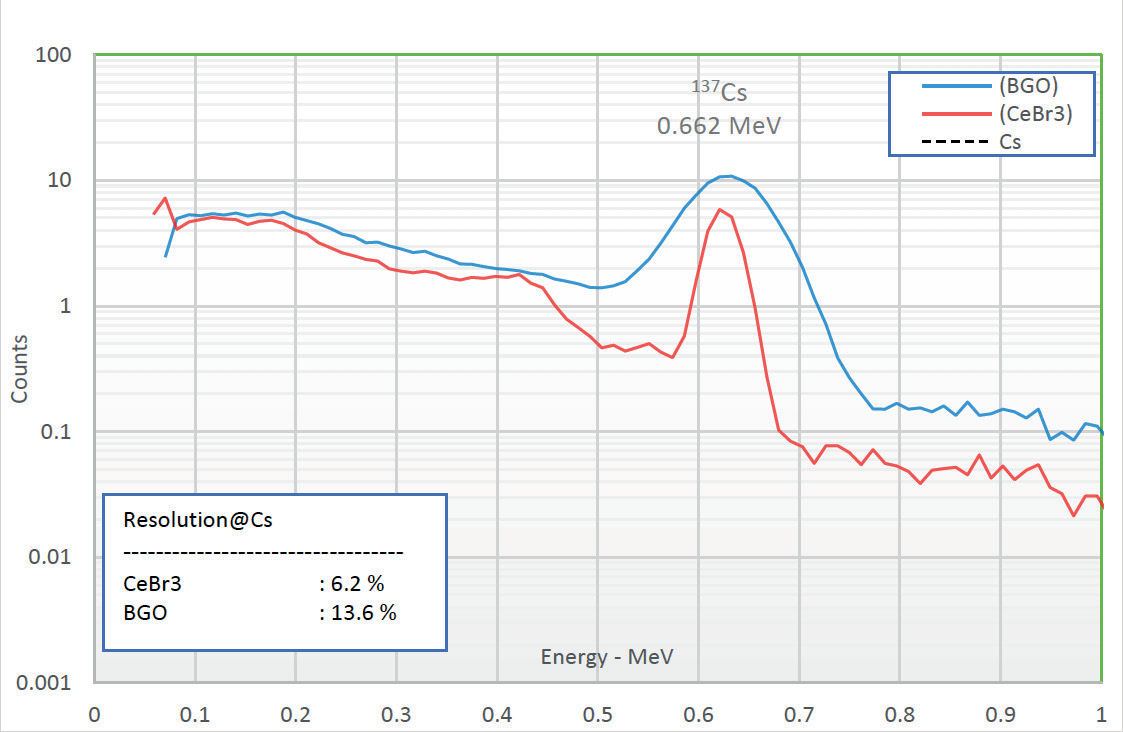

O espectrômetro QL40-SGR-2G, que utiliza o cristal de CeBr3, caracteriza-se por uma excelente resolução espectral e alta sensibilidade. O curto tempo morto do sistema (inferior a 1 μs), aliado ao design de ponta da eletrônica de medição, permite uma linearidade perfeita da contagem total de raios gama, mesmo em contextos de alta radiação. Isso torna o equipamento ideal para análises de teor de minério, onde uma alta resolução espectral é necessária para identificar radioisótopos com bandas de energia estreitas.
A sonda gama espectral QL40-SGR-2G é fornecida como um subconjunto em linha . Ela pode ser combinada com outras ferramentas de registro da linha de produtos QL ou operada de forma independente. É compatível com todos os sistemas de aquisição ALT/MSI atuais.
Fluido de perfuração
Revestimento
Centralização
As versões mais recentes do WellCAD e do LoggerSuite incluem uma implementação do método de Análise de Espectro Completo (FSA, na sigla em inglês), desenvolvido pela Medusa Explorations BV em colaboração com o Instituto de Física Nuclear da Universidade de Groningen (Holanda). O FSA é o método matematicamente mais eficiente para derivar concentrações de nuclídeos a partir de espectros de raios gama.
A análise de raios gama é realizada em duas etapas. Primeiro, será feita a estabilização do espectro: cada espectro multicanal no conjunto de dados será convertido em um espectro com todos os picos de contagem na posição de energia correspondente. Esse processo implica uma comparação rigorosa com os espectros de referência obtidos durante o processo de calibração da ferramenta de raios gama espectrais na instalação de calibração Medusa. Em uma segunda etapa, o espectro agora estabilizado será convoluído em concentrações de radionuclídeos (naturais) (40K, 238U, 232Th ou outros nuclídeos artificiais como 137Cs ou 60Co). Correções que levam em consideração o diâmetro do furo, a densidade da rocha, o tipo e a espessura do revestimento, a posição da ferramenta e as condições do fluido no furo podem ser aplicadas.

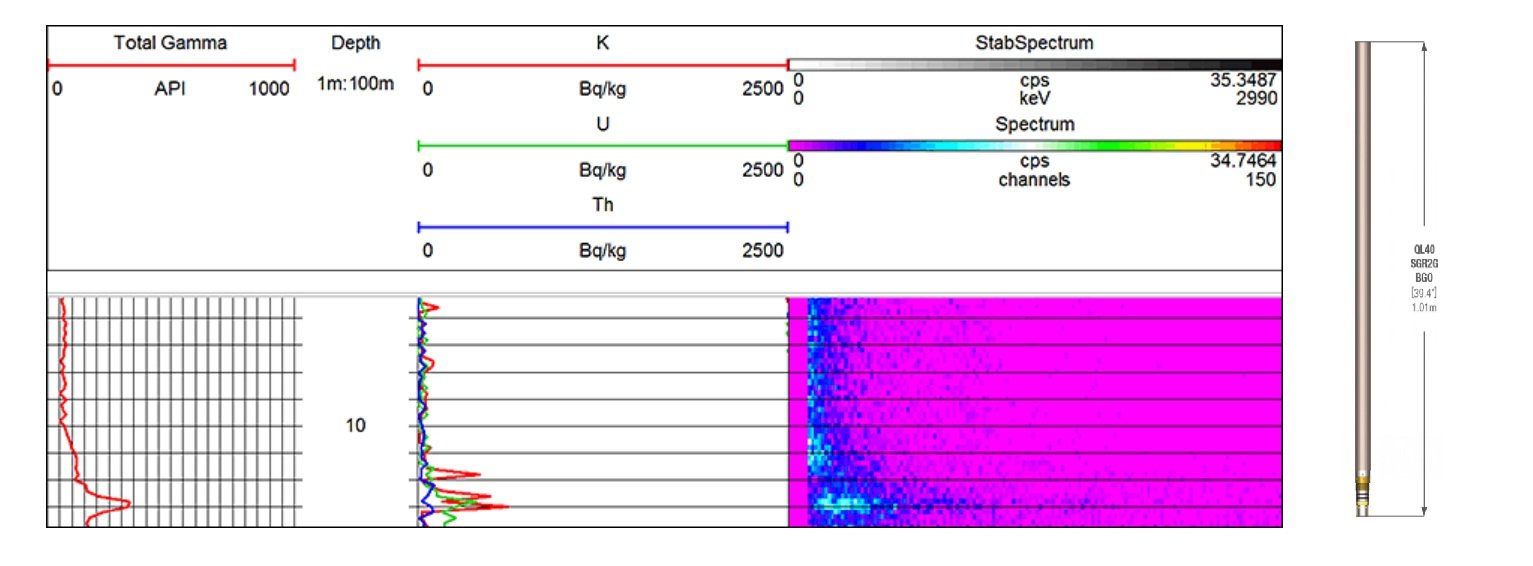

O WellCAD oferece uma interface fácil de usar para carregar o registro geofísico contendo os dados brutos do espectro, selecionar o arquivo de calibração Medusa e inserir os parâmetros a partir dos quais as correções das condições do poço serão calculadas e aplicadas. O processo calculará e exibirá no WellCAD as concentrações de nuclídeos e as incertezas correspondentes, os espectros estabilizados e o fator de estabilização aplicado. A imagem a seguir mostra a comparação entre o espectro bruto, que apresenta uma deriva considerável devido às variações de temperatura, e o espectro estabilizado resultante, que será usado como base para o cálculo da concentração de nuclídeos.
